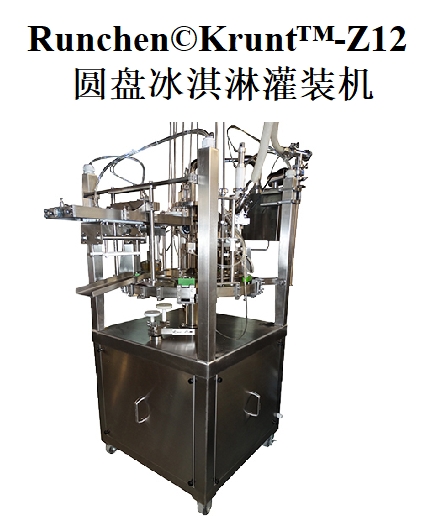

Z12圓盤冰淇淋灌裝機
在對產品進行加蓋或壓膜完畢后，由頂出部件將產品頂出模板并輸送出灌裝機，速凍硬化后，等待裝箱。
用途
用于在各種類型和尺寸的蛋筒、塑杯及塑盒中灌注冰淇淋、果醬和水冰類產品。
標準機型可生產一種類型的冰淇淋產品，通過采用各種可選設備還可以生產多種特殊花型的蛋筒及杯裝冰淇淋。
Runchen©Krunt?-Z12是小規模工廠的低成本解決方案。適用于滿足對產量要求不高，而是著重于生產多樣化的冰淇淋產品，以及高穩定性的冰淇淋產品質量的客戶的需求。也可用于冰淇淋開發實驗室的小規模實驗性生產。
標準設計
主機
標準Runchen©Krunt?-Z12機架由堅固的不銹鋼框架構成。該灌裝機在設計上符合最高的衛生標準，其開放的框架結構，能夠有效避免流水的積存，以便于使用水直接清洗。
所有的灌裝、表面修飾及附屬裝置包括那些噴頭、硅膠軟管和動力部件的設計均符合連接簡便、易于更換和清洗方便的要求。
主傳動系統
由變頻電機帶動擺動分度器及旋轉分度器，并由其控制模盤間歇轉動及工位上下。
使用旋轉編碼器將周期信號傳遞至PLC（可編程控制器），以精確控制氣缸，帶動各部件平穩運行。
控制系統
Runchen©Krunt?-Z12圓盤灌裝機通過中央PLC（可編程控制器）控制整個系統的運作。采用文字界面的PLC可對冰淇淋生產實現精確的控制，并使產品更換十分便捷。具有自動開機和自動停機的功能，擁有至少2MB的數據存儲空間，可對數十個產品進行預編程。
相關產品的數據將會顯示于控制面板的顯示屏上。整個控制面板裝備有觸摸按鈕和數字化顯示屏，提供便捷的操作和監控。
壓縮空氣和真空系統
鑒于食品加工產業衛生上的要求，所有的壓縮空氣元件均由抗腐蝕、免潤滑的材料制成。所有的閥門都采用電控形式，并置于機架內。標準機型的氣缸均選用Festo產品。落杯及加蓋附件所需的抽真空系統，由專用真空閥門組成。
產品優勢
Runchen©Krunt?-Z12圓盤灌裝機為了迎合冰淇淋行業不斷發展的需求，采用了先進的布局設計和功能強大的組件。使之較現在市場上的其他同類產品有更為強大的功能。
更穩定的機架
采取了增強機身剛性的設計，使該機型的運行穩定性比傳統機型更高。
更穩定的傳動系統
采用了模塊化的擺動分度器和旋轉分度器。使得主機運行更加穩定，檢修、維護方便。大部分工作站采用純機械的結構，使Runchen©Krunt?-Z12運行平穩，低噪音。
恒溫的巧克力系統
淋巧克力灌注嘴使用了恒溫加熱工藝，避免了在環境溫度較低時由于巧克力的凝固而產生阻塞現象。
選購部件
我們提供許多不同形式的選購部件，在很大程度上擴展了本機的產品范圍，針對各種類型的產品選購部件如下表所示：
| 蛋筒灌注 | 杯灌注 | 大容量灌注 |
|
|
|
|
| 內噴巧克力 | 落杯裝置 | 落杯裝置 |
| 蛋筒整理 | 整理裝置 | 整理裝置 |
| 單（雙）色冰淇淋灌注裝置 |
單（雙）色冰淇淋灌注裝置 |
冰淇淋裱花灌注裝置 |
| 旁通閥門 | 旋轉灌注裝置 | 旁通閥門 |
| 頂部淋醬裝置 | 旁通閥門 | 頂部淋醬裝置 |
| 撒顆粒裝置 | 頂部淋醬裝置 | 撒顆粒裝置 |
| 果醬缸 | 撒顆粒裝置 | 果醬缸 |
| 果醬泵 | 果醬缸 | 果醬泵 |
| 加蓋（加膜）裝置 | 果醬泵 | 加蓋（加膜）裝置 |
| 熱封裝置 | 加蓋（加膜）裝置 | 熱封裝置 |
| 壓蓋裝置 | 熱封裝置 | 壓蓋裝置 |
| 抓取裝置 | 壓蓋裝置 | 抓取裝置 |
| 頂出裝置 | 抓取裝置 | 頂出裝置 |
|
|
頂出裝置 | 切割灌注裝置 |
配套備件
為了保證機器性能，Runchen©Krunt?-Z12灌裝機應該盡量使用原配備件。
使用其他機型的備件有潛在的不穩定性，有可能會導致設備損壞，使用前請先咨詢確認。
正常產量
| 排數 | 1排 | 2排 |
| 典型產品每小時產量 | 2400 | 4800 |
| 運行速度（節拍/分鐘） | 10~45 | 10~45 |
| 功率 | 2 kw |
|
| 巧克力存儲容器 | 25 L |
|
| 產品涂層 | 2-6 ml |
|
| 產品裱飾 | 4-8 ml |
|
| 氣源質量（不含油，含水） | ≤2.0 g/m3 |
|
| 消耗氣量 | 1 m3/min |
|
| 工作壓力（最低要求） | 6 巴（87 磅/平方英寸） |
|
